Хороший ремонт двигателя ямз 238 должен обеспечить сохранность и комплектность необезличиваемых деталей, минимальные затраты рабочего времени. Поэтому делав ремонт двигателя ямз 238 следует руководствоваться определенными положениями. Двигатель до поступления на рабочее место для ремонта должен быть тщательно очищен от грязи и вымыт.

Правила ремонта двигателя автомобиля ЯМЗ 238

Каждая операция ремонта двигателя ямз 238 должна выполнять инструментами и приспособлениями, предусмотренными технологическим процессом. Втулки, ролико- и шарикоподшипники должны выпрессовываться на прессе при помощи оправок или специальных съемников. Не разрешается нанесение ударов стальными молотками непосредственно по выпрессовываемым деталям.

Детали, соединенные сваркой или прессовой насадкой, разбираются только в тех случаях, когда это вызывает условиями ремонта. Вывертывать шпильки следует только тогда, когда это необходимо по условиям разборки агрегата или узла, во время замены шпильки и детали. Ремонт двигателя ямз 238

рис. 1

При снятии отдельных деталей, узлов и агрегатов, а также при транспортировке не должно быть поломок и повреждений обрабатываемых поверхностей. Нельзя обезличивать пары деталей, которые устанавливаются на двигатель только комплексно: крышки коренных подшипников с блоком, шатуны с крышками шатунов, половины средней опоры, кулачкового вала насоса высокого давления (ТНВД), детали плунжерных пар и крышки оси рычага стартера, иглы распылителя форсунки, втулки и штоки подкачивающего насоса.

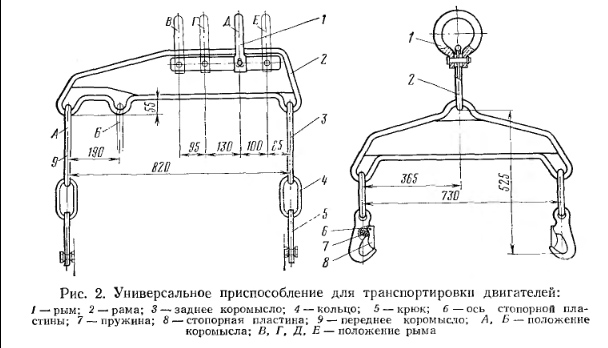

Для транспортировки двигателя, снятия и установки его на автомобиль или стенд для разборки рекомендуется использовать приспособление, изображенное на рисунке 2. Четыре крюка этого приспособления зацепляются за четыре рым-болта, ввернутых в передний и задний торцы обеих головок цилиндров. При транспортировке двигателя ЯМЗ-238 без КПП рым коромысла нужно установить в положение В, при транспортировке двигателя ЯМЗ-238 с КПП – положение Д. ris_2_0.jpg

Рис.2




Рис.3

Разбираем двигатель в автомобиле ЯМЗ 238

Перед разборкой двигатель временно устанавливают на подставку, предохраняя поддон от повреждений, отвертывая болты крепления картера сцепления, поддерживая ее снизу, что бы не повредить ведомые диски сцепления или ведущий вал коробки, отвертывая болты крепления кожуха сцепления к маховику и снимают нажимной диск с кожухом в сборе.

Отворачивать болты надо постепенно, ослабляя один за другим, так как в противном случае последние болты могут быть сорваны силой нажимных пружин.

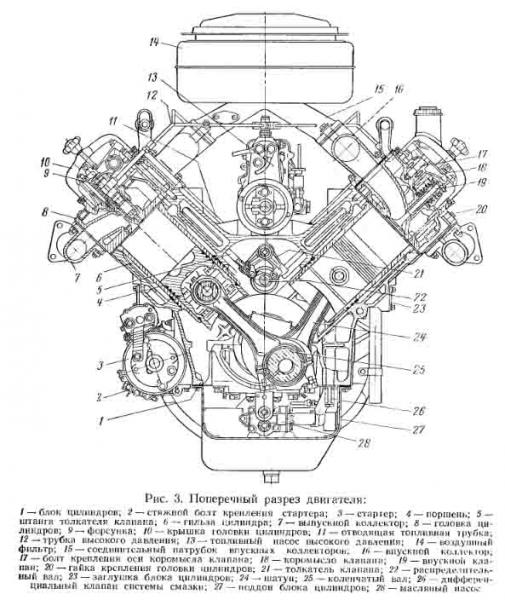

Далее необходимо вынуть ведомый диск. У двухдисковых сцеплений ЯМЗ-238, ЯМЗ-238К следует снять также средний и передний ведомый диск. После этого необходимо отвернуть два стяжных болта 2 (рис 3) крепления стартера, снять стартер 3, генератор и компрессор пневмотормозов, отвернув болты, снять крыльчатку 10 (рис. 4) вентилятора, отвернуть стержень 17 и снять воздушный фильтр 16, снять четыре боковые заглушки 23 (см. рис. 3) по две с правой и левой стороны.

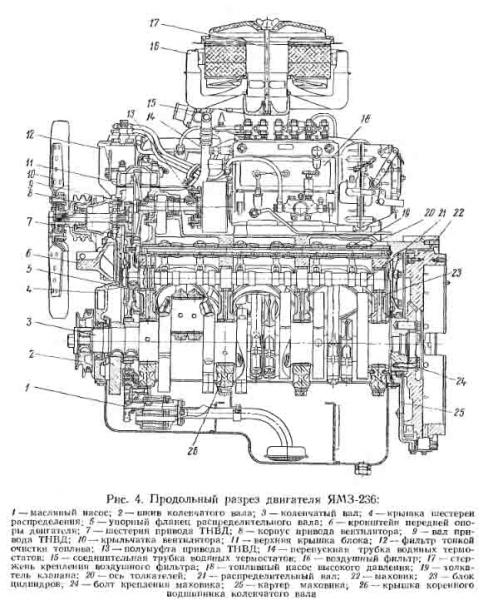

Рис. 4
