Гидроусилитель руля газ 3110

Гидроусилитель руля газ 3110

Гидроусилитель руля ГАЗ 3110 представляет собой систему, состоящую из трёх основных компонентов:

  1. Насос ГУРа.
  2. Бачок, предназначенный для жидкости гидроусилителя руля.
  3. Рулевой механизм, который состоит из шестерни и зубчатой рейки.

Гидравлическое давление в системе создаётся насосом гидроусилителя рулевого управления лопастного типа. Сам насос ситемы приводит в действие двигатель.Внутри клапана контроля потока жидкости расположен клапан уменьшения давления, именно он ограничивает давление насоса.

Принцип работы ГУР автомобиля ГАЗ 3110

Также в рулевом механизме расположен вращательный клапан контроля, он направляет жидкость, которая идёт от насоса ГУРа к поршню зубчатой рейки рулевого механизма. Поршень и зубчатая рейка являются неотъемлемой частью рулевого механизма. Поршень зубчатой рейки давление жидкости преобразовывает в линейное усилие, которое двигает рейку направо и налево.

Это усилие затем посредством рулевых тяг и их наконечников предаётся на поворотные кулачки, которые непосредственно и поворачивают колёса.

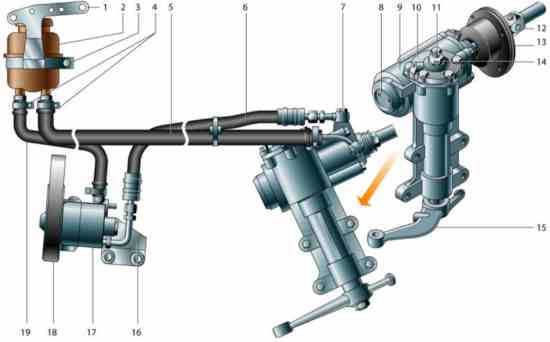

  1. кронштейн;
  2. непосредственно бачок;
  3. его хомут крепления;
  4. хомуты шлангов;
  5. шланг низкого давления (отводящий);
  6. шланг высокого давления (нагнетающий);
  7. болт-штуцер;
  8. регулировочная гайка;
  9. РМ;
  10. крышка;
  11. регулировочный винт;
  12. шарнир карданный;
  13. уплотнитель;
  14. контргайка;
  15. сошка;
  16. кронштейн для насоса;
  17. сам насос;
  18. ремень привода;
  19. шланг всасывающий.

15.01.2012
