Тюнинг приборной панели Мазда 3

Тюнинг приборной панели Мазда 3 на первый взгляд может показаться сложным и трудоемким процессом. Однако все усилия, в конце концов, окупятся с лихвой, ведь вы, в итоге, получите действительно оригинальную, не похожую на другие деталь авто. Самым популярным вариантом доработки штатной панели Мазда 3 является компоновка подсветки приборов.

Перед тем как начинать, нужно внести некоторые заметки:  белые стрелки показывают места, в которых необходимо раскрутить/развинтить шуруп или болтик. С помощью красных стрелок обозначены те места, где следует толкать/тянуть. Сначала нужно выполнить работу над местами, которые обозначают белые стрелки и только потом над теми, что обозначены красным. Для начала рассмотрим процесс доработки декоративной панели.

Приступаем к работе: Шаг 1

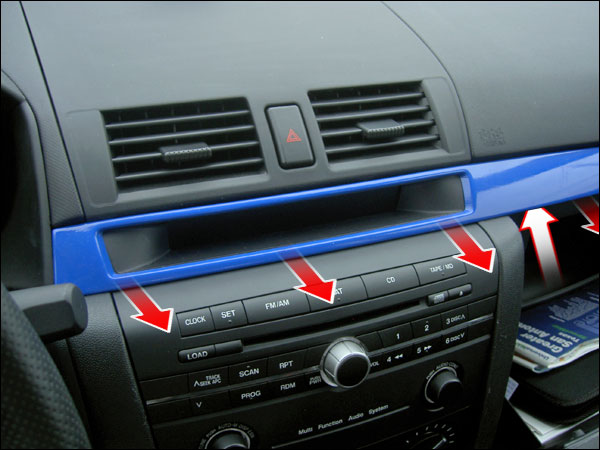

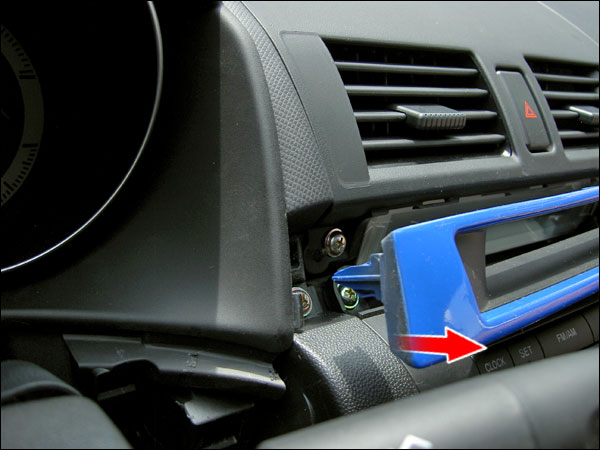

  • На первом этапе необходимо снять панельку. Мы открываем бардачок и нажимаем на зажимы в местах с белыми стрелками. Потом просто оттягиваем панельку от торпедо.

Приборная_панель

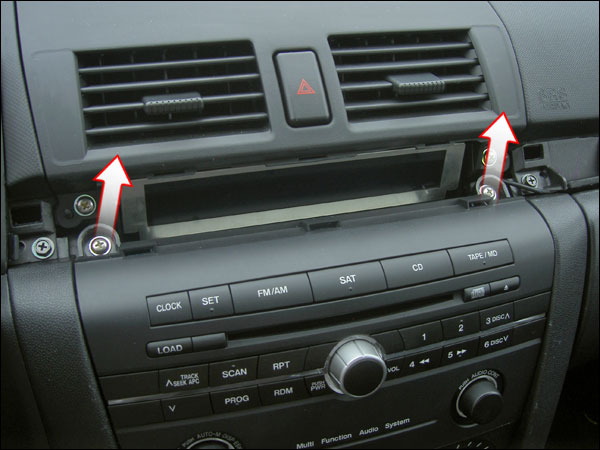

  • Головное устройство держат два болтика. Их следует открутить.

Приборная_панель

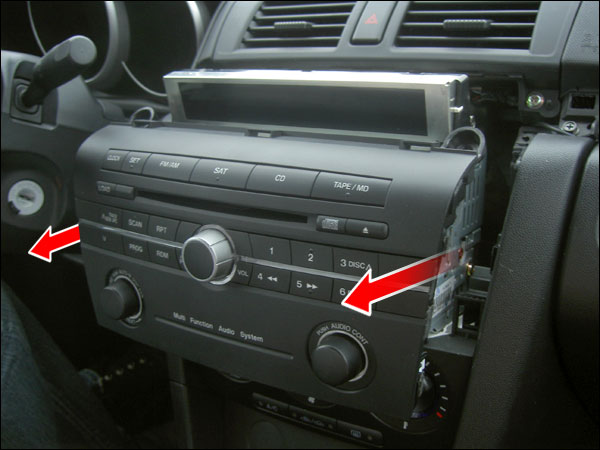

  • Далее тянем за головное устройство, пока она не выйдет из торпедо полностью.

Приборная_панель

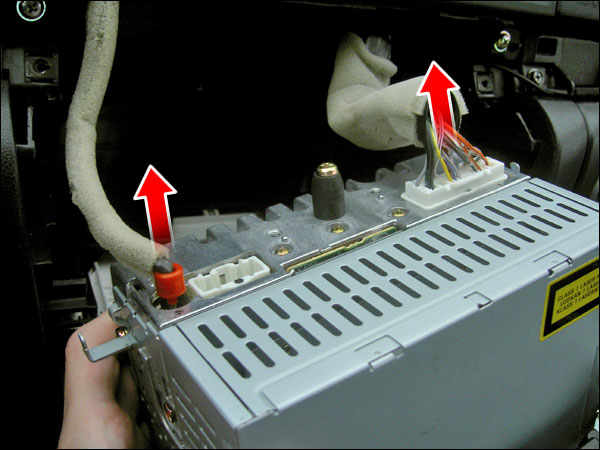

  • Теперь можно отсоединить провода антенны и сети.

Приборная_панель

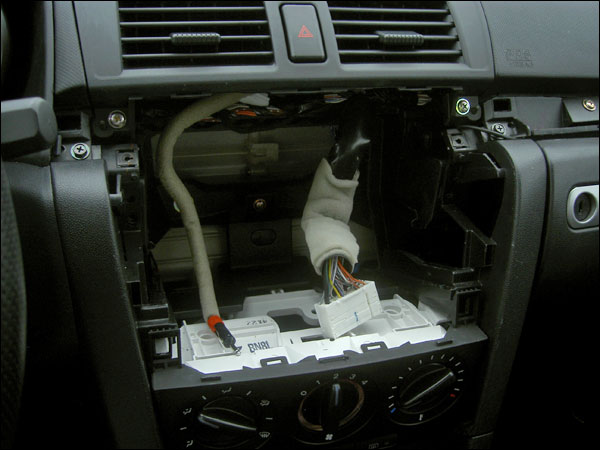

  • Убираем ГУ из авто.

Приборная_панель

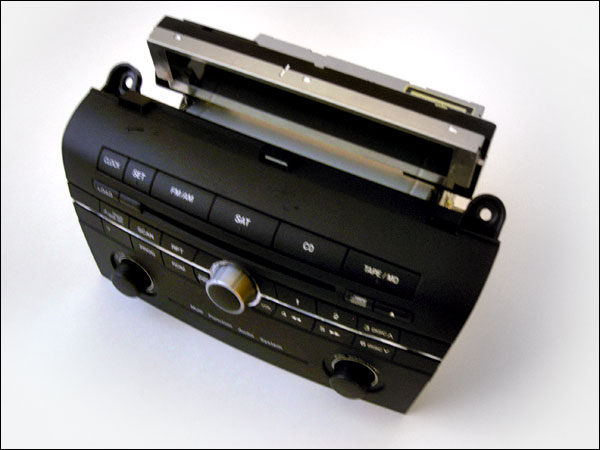

  • Так выглядит ГУ (головное устройство).

Приборная_панель

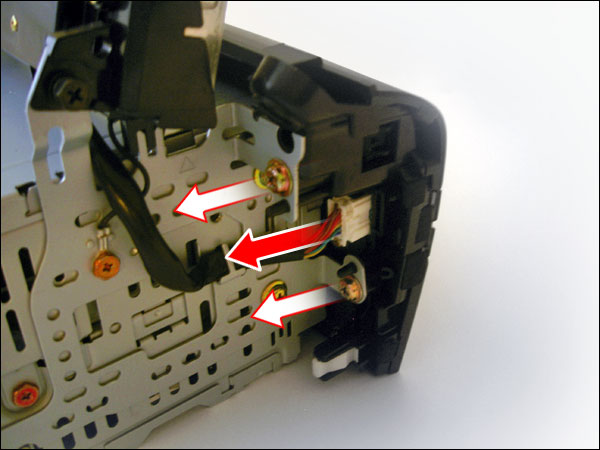

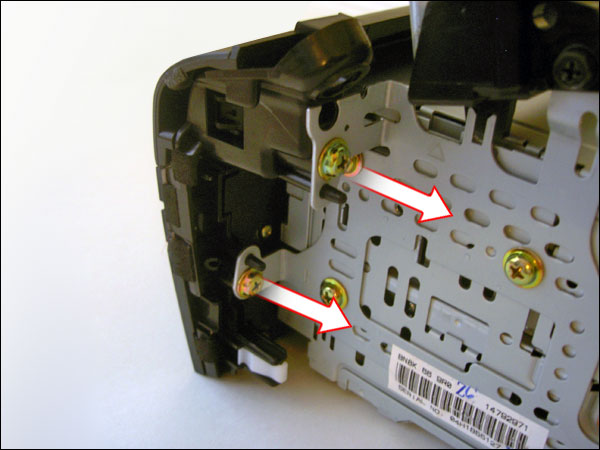

  • Сзади справа откручиваем два болтика и аккуратно отсоединяем коннектор к его лицевой панели.

Приборная_панель

  • Сзади слева с противоположной стороны нужно открутить еще два других болтика. Потом снимаем с ГУ его лицевую панель.

Приборная_панель

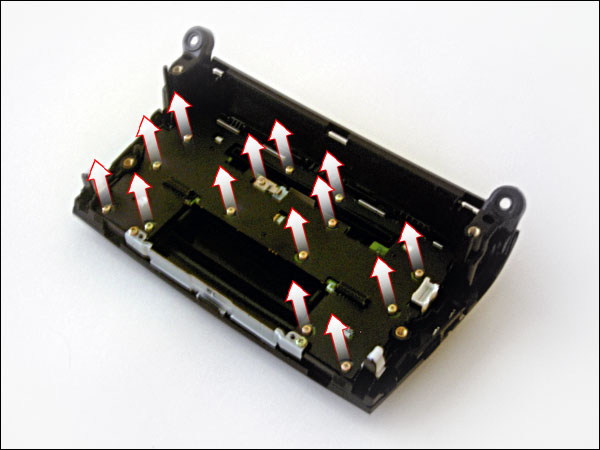

  • Ложем лицевой частью вниз панель и откручиваем все болтики.

Приборная_панель

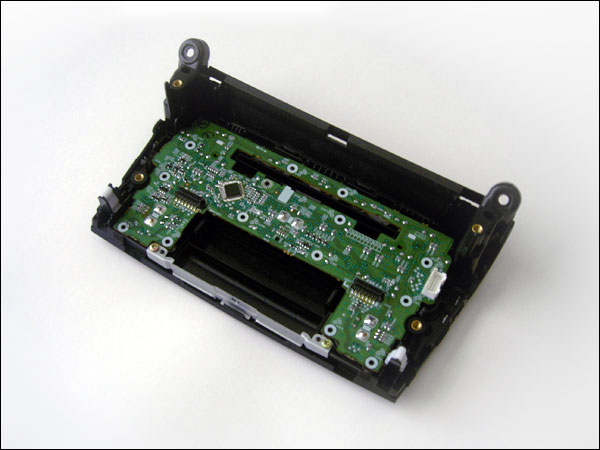

  • А вот так выглядит плата.

Приборная_панель

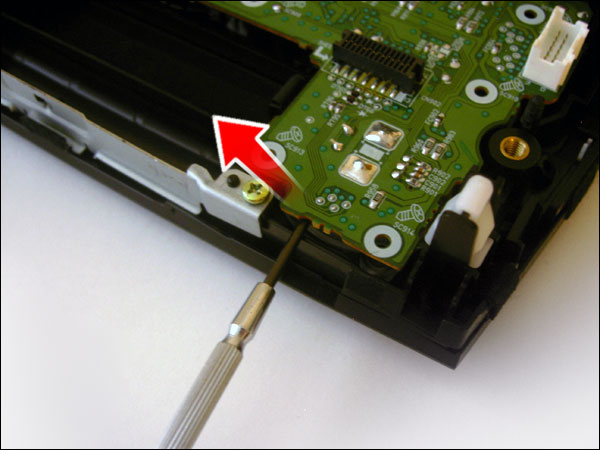

  • Теперь нам придется оттянуть три крепежа в передней части, чтобы снять плату. Лучше это сделать так: просунуть между лицевой панелькой и платой что-то, подходящее по размеру (необходимо проследить, чтобы ничего на плате не сломать). Потом поочередно следует каждую сторону оттягивать к тому момента, пока плата сама не соскочит с лицевой панели.

Приборная_панель

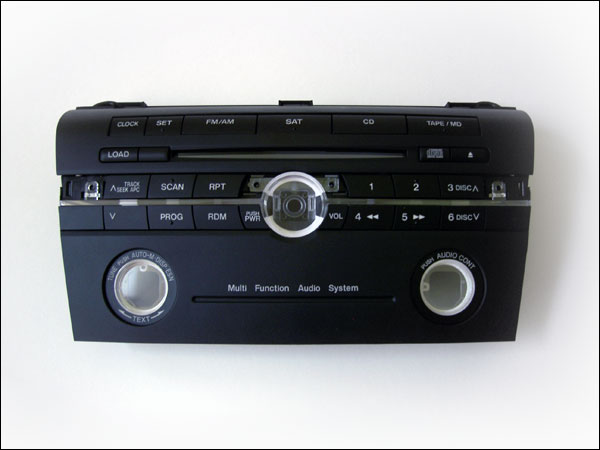

  • Плату отсоединяем. Это лицевая панелька.

Приборная_панель

Если нужно снять красную полоску-фильтр, выполните приведенные ниже шаги. Если нет, переходите к шагу 2.

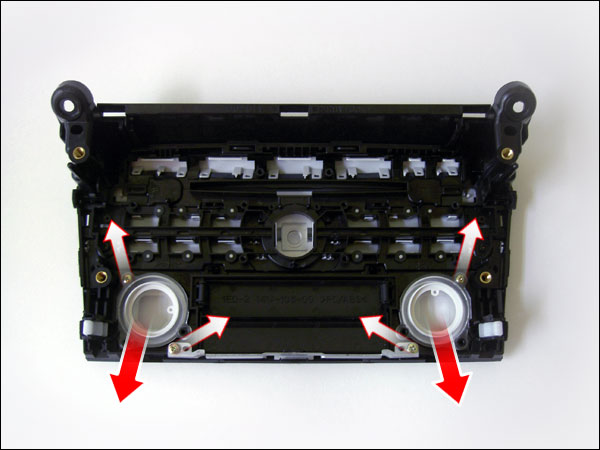

  • Откручиваем четыре «контроллерных» болтика. Сильно тянем за их пластмассовые части.

Приборная_панель

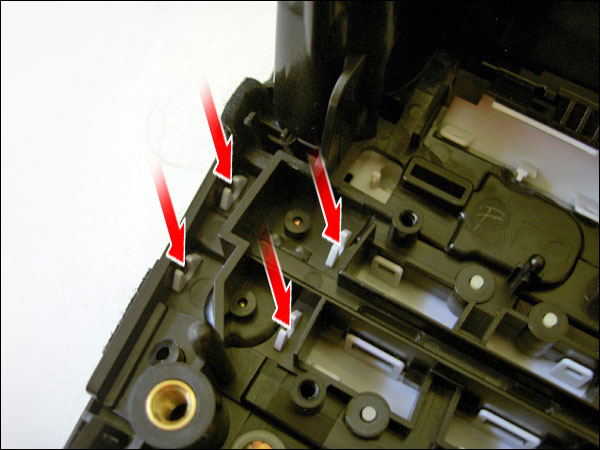

  • Для удаления красной фильтр-полоски, которая простирается поперек передней панели, придется выполнить следующее: с обеих сторон панели следует удалить самые правые и самые левые (то есть крайние) кнопки. Для этого просто протолкните тонким предметом в местах, что указаны красными стрелками. В итоге кнопки покажутся с лицевой стороны нашей панели. После этого должны появится четыре болтика, которые следует открутить. Вытаскиваем горизонтальную центральную полосу, а из нее уже можно вытащить красную фильтр-полосу.

Приборная_панель

Шаг 2. Замена диодов.

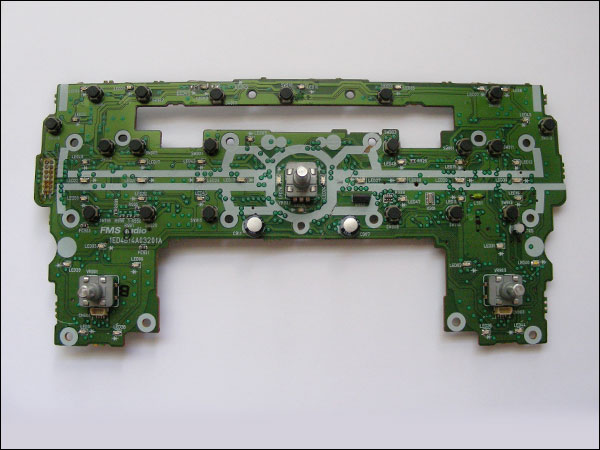

  • Так выглядит плата спереди.

Приборная_панель

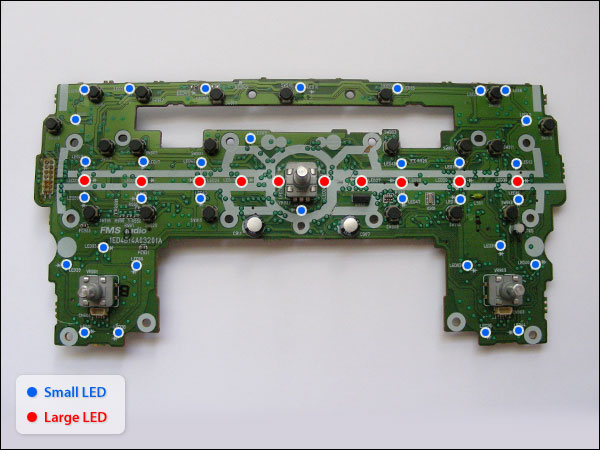

  • На этом фото вы видите плату со всеми возможными поверхностными креплениями ее диодов (помеченными). Красные круги показывают маленькие поверхностные крепления диодов(33). В то же время, с помощью синих кругов обозначены большие поверхностные крепления диодов (10). Это поможет вам заказать нужные элементы.

Приборная_панель

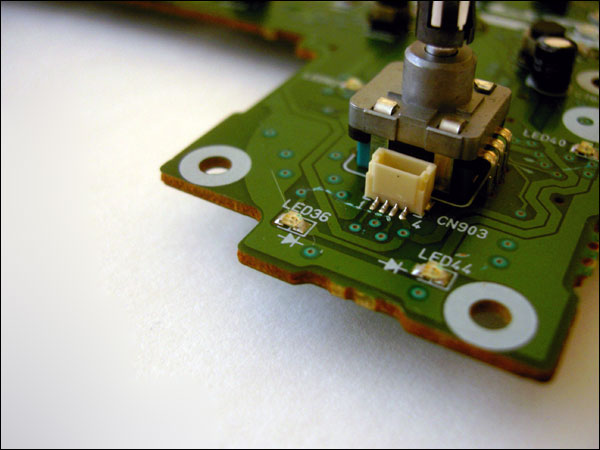

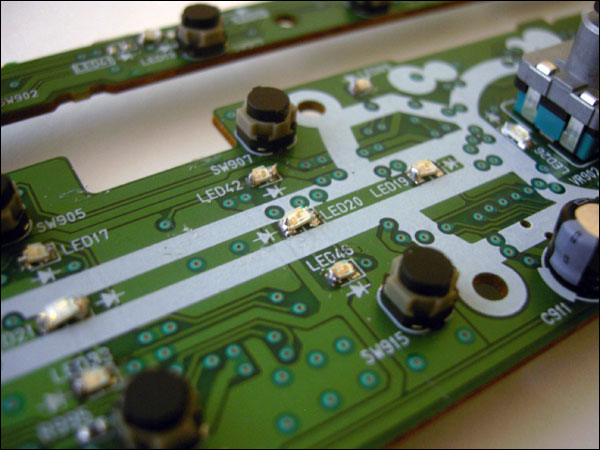

  • Это фото для сравнения. Большие и маленькие диоды на плате.

Приборная_панель

  • Сравните диод с четвертаком доллара. Он по размеру только немного превышает наш рубль.

Приборная_панель

  • Переходим к пайке.

Приборная_панель

Несколько очень важных нюансов:

  1. важным аспектом является полярность диода. Они все будут иметь в одном конце несколько зеленых точек. Эти точки размещены на отрицательной стороне диода. Важно следить, в каком направлении вы будете припаивать диод, поскольку светить он будет в том случае, если его правильно припаять. Можно запомнить начальное положение стоковых диодов или использовать небольшие картины, которые обозначены у каждого места для диода.
  2. не нужно касаться диода или других элементов паяльником более чем на одну секунду (можно чуть больше, но не рекомендуется). Использовать можно любой паяльник, главное, чтобы он предназначался специально для маленькой электроники (чаще всего более высокая мощность, что потребляется - 25W или выше). Специальных острых наконечников для этой процедуры не нужно, только не надо использовать наконечник клина.
  3. как будет выглядеть ваш диод после приваривания - не очень важно. Главное - его функциональные возможности и структура (будет такой диод держаться после преодоления нескольких колдобин?).

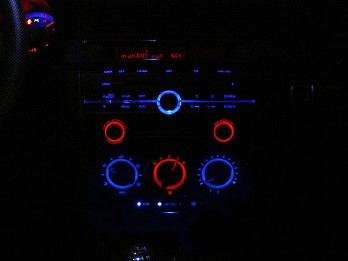

  • Как проверить работают ли диоды, не собирая ГУ? Нужно взять плату и ГУ в автомобиль, а потом подсоединить головное устройство к машине. Панельку к ГУ. Плату можно подсоединить к панельке с помощью коннектора (мы уже его отсоединяли), с левой стороны. После включения “габаритов” все диоды должны загореться.

Приборная_панельПриборная_панель

Подсветка приборной панели.

Этап І. Демонтаж комбинации приборов.

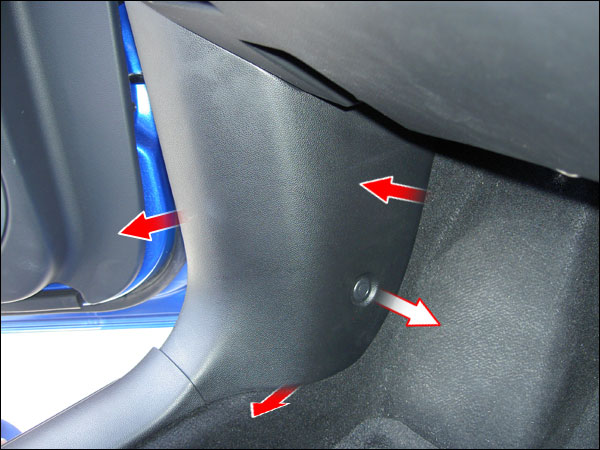

  • Понадобится демонтировать боковую отделку. Для этого сначала нужно избавиться от застежки и потом потянуть всю пластину (сначала можно удалить скребок, который находится около нее, для этого просто нужно потянуть его).

Приборная_панель

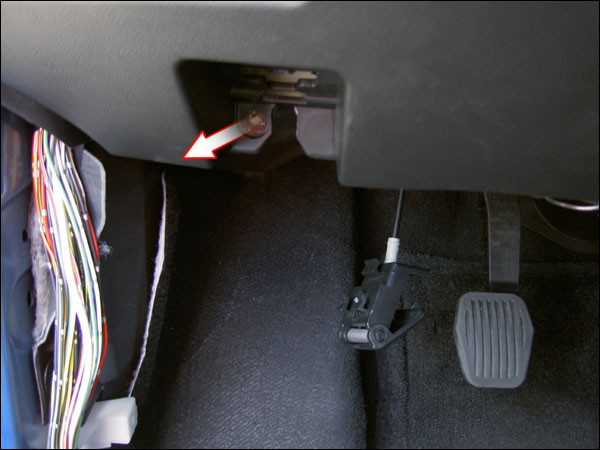

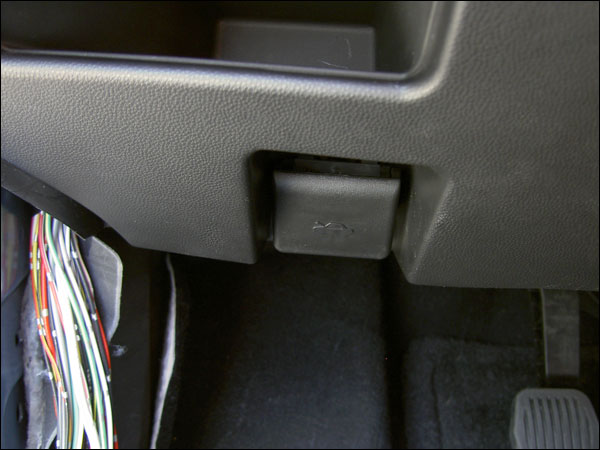

  • Далее необходимо добраться до болта, который находится за ручкой, которая открывает капот.

Приборная_панель

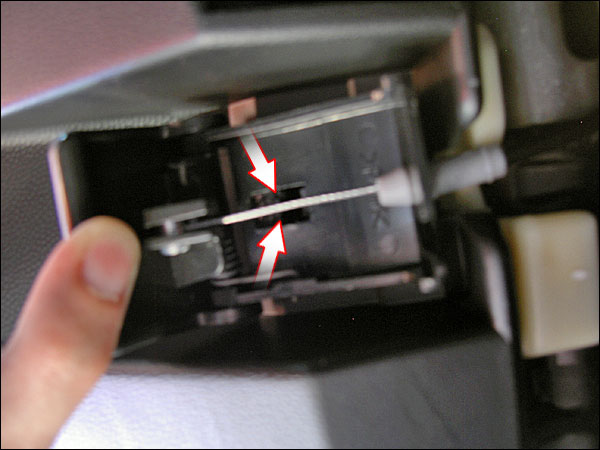

  • Теперь нужно потянуть ручку капота до упора назад. Если все сделано правильно, перед вами появится небольшая черная дыра в центре. Туда нужно вставить плоскую отвертку и потянуть. Если будет трудно, следует подтолкнуть ее по направлению к передней части машины. Таким образом, вы разблокируете весь рычаг.

Приборная_панель

  • Выкрутите винт за рычагом.

Приборная_панель

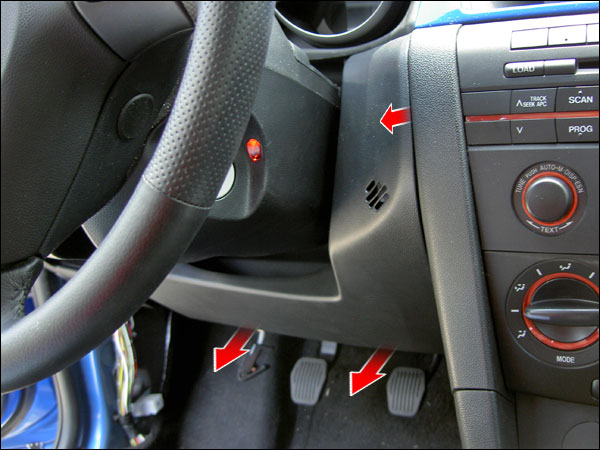

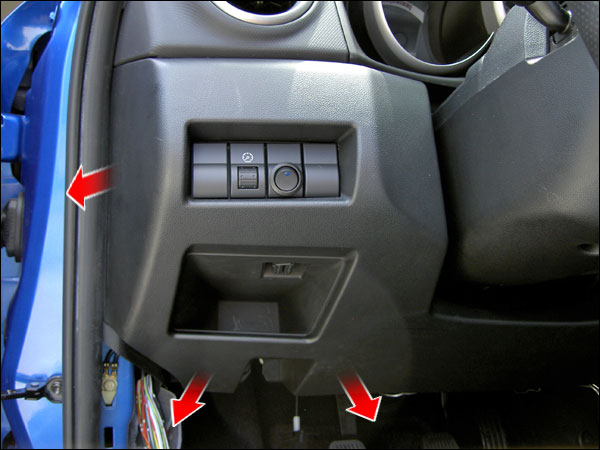

  • Теперь необходимо вытянуть всю нижнюю панель. Сделать это можно, просто потянув ее вниз. Начинать следует с правой стороны.

Приборная_панель

  • Когда у вас будет правая сторона, можно приступать к левой стороне. Ее также нужно потянуть. Нижнюю панель необходимо отключить.

Приборная_панель

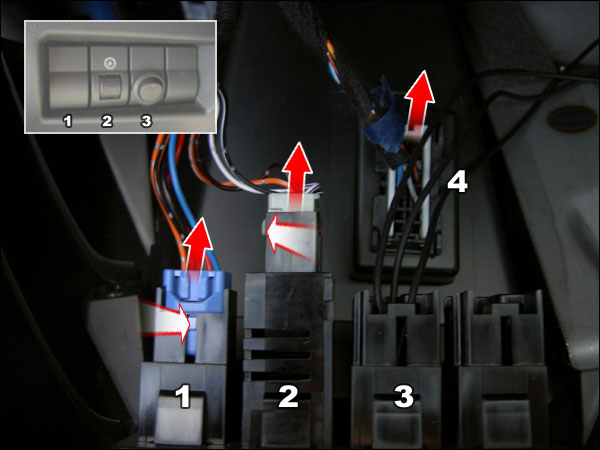

  • Она останется присоединенной несколькими соединениями, которые находится с левой стороны. Эту часть можно оставить закрепленной, просто положив ее в сторону, или же можно отсоединить каждое соединение. Для этого, нажмите на вкладки, которые находятся в середине каждого плагина. Потом просто вытащите их. Они имеют связи № 1,2 и 4. На фото, представленный № 3 нужен для светодиодных трубок.

Приборная_панель

  • Следующий шаг уже был описан выше, но чтобы ничего не пропустить, следует напомнить: удаляем декоративную панель. Для этого открываем бардачок, нажимаем зажимы, где показывают белые стрелки. Потом нужно потянуть панель на себя.

Приборная_панель

  • Теперь понадобится вытащить все вкладки, или, хотя бы те, которые находятся в левой стороне. Это нужно для удаления следующей части.

Приборная_панель

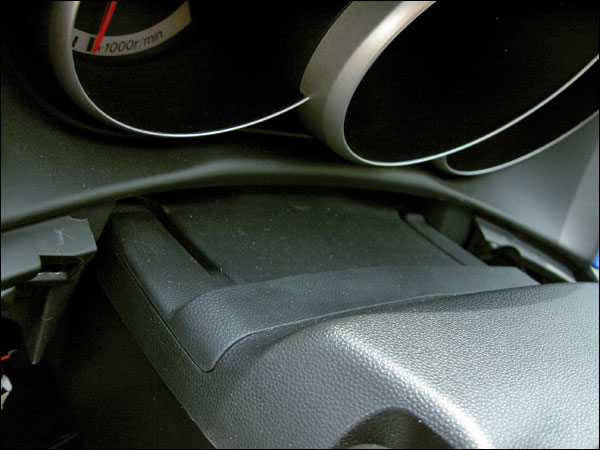

  • Теперь посмотрите на область над рулевым колесом. Здесь можно увидеть резиновую заглушку, которая находится рядом с комбинацией приборов.

Приборная_панель

  • Потяните ее вверх, она должна легко оторваться.

Приборная_панель

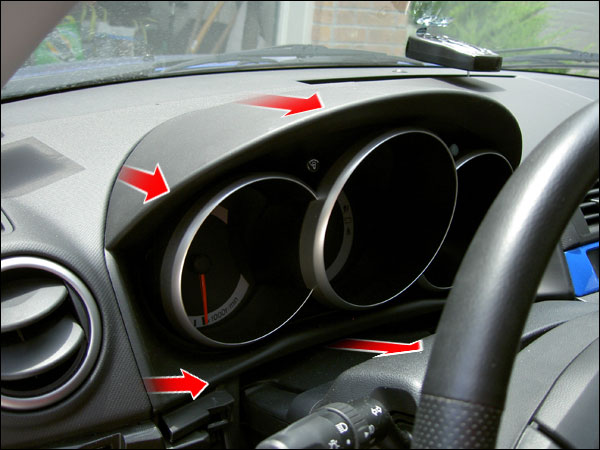

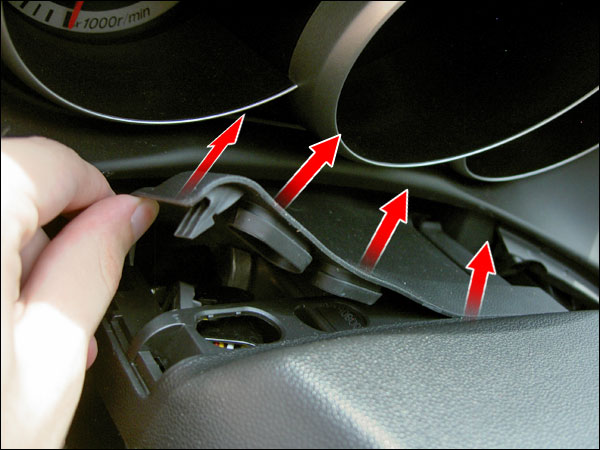

  • Удаляем «защиту» панели. Для этого нужно аккуратно потянуть вверх и потом вытянуть ее, покачивая в стороны и легонько вниз.

Приборная_панель

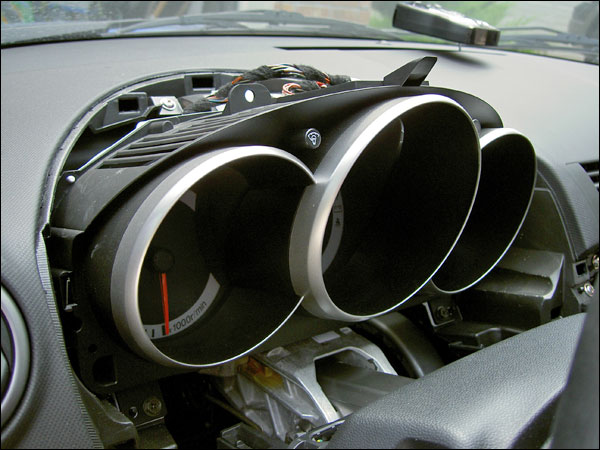

  • Вот как она должна выглядеть.

Приборная_панель

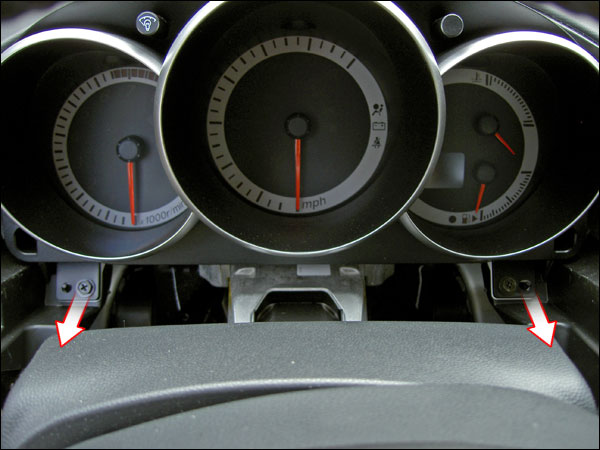

  • Удалите два винта, размещенные под панелью.

Приборная_панель

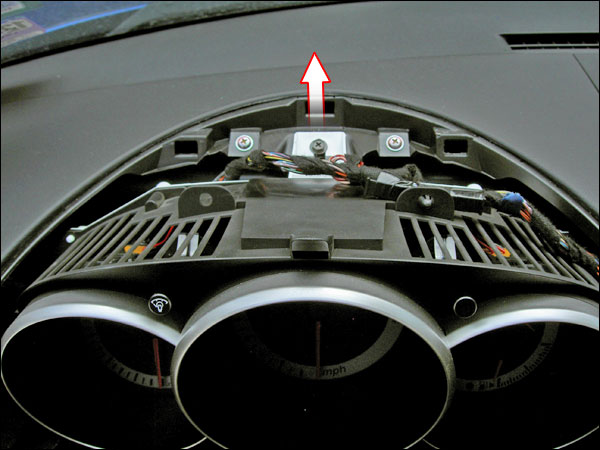

  • Удалите один винт, который в середине, выше панели.

Приборная_панель

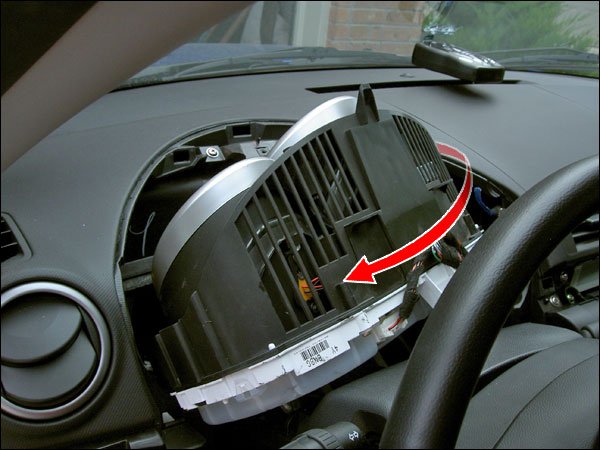

  • Для отсоединения задних разъемов переверните комбинацию приборов по направлению часовой стрелки.

Приборная_панель

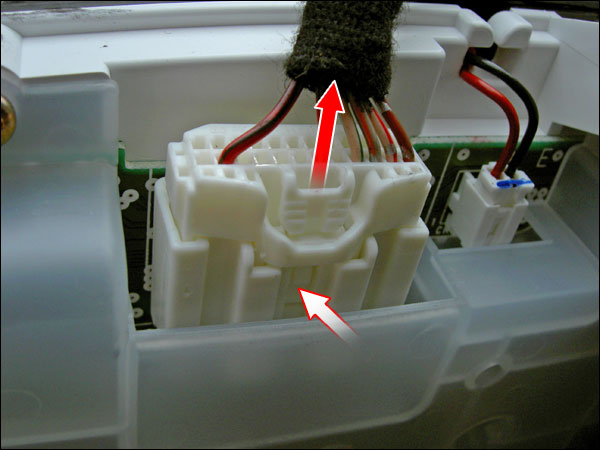

  • Вы должны увидеть два широких разъема белого цвета. Необходимо нажать на выступы в середине и потом аккуратно вытащить разъем. Не беспокойтесь о том, чтобы запомнить, что куда. Они разной ширины и соответствуют своему входу.

Приборная_панель

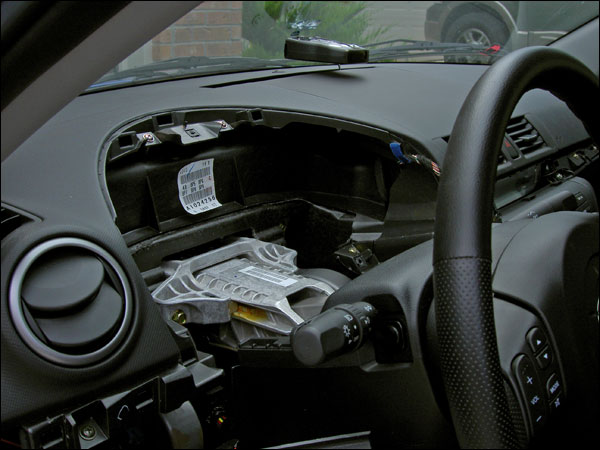

  • Теперь это выглядит так.

Приборная_панель

Этап II. Разборка панели приборов

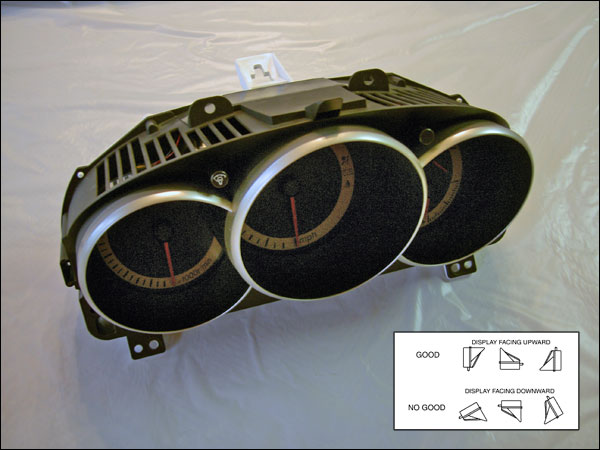

  • Обратите внимание на размещенную внизу диаграмму. Изображения показывают, как не следует, а как можно размещать комбинацию приборов. Она не должна располагаться датчиками вниз, чтобы не произошло утечки жидкости из приборов.

Приборная_панель

  • Из задней панели нужно удалить шесть винтов.

Приборная_панель

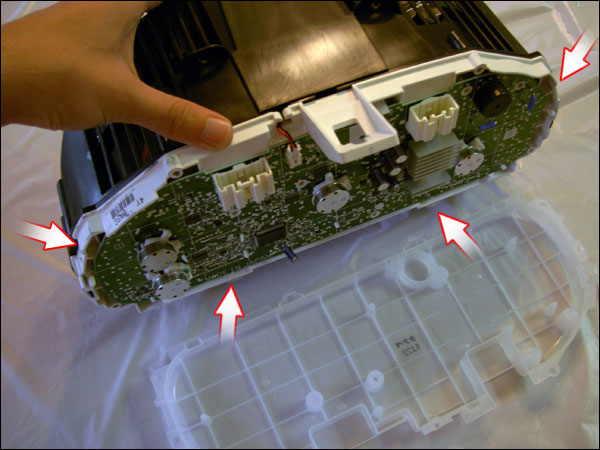

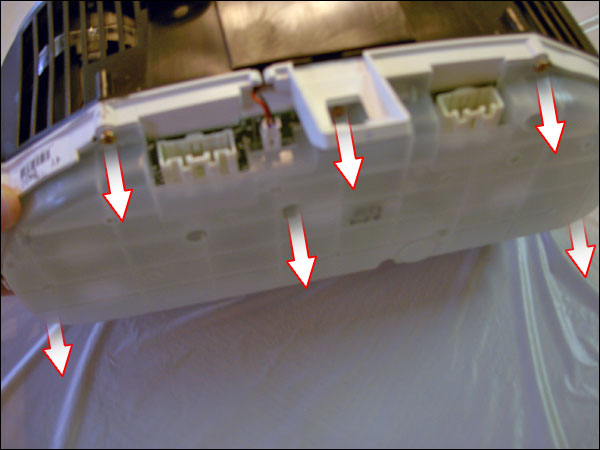

  • После того, как винты будут удалены, следует нажать на вкладки по всей задней пластиковой части панели, это нужно для ее разборки.

Приборная_панель

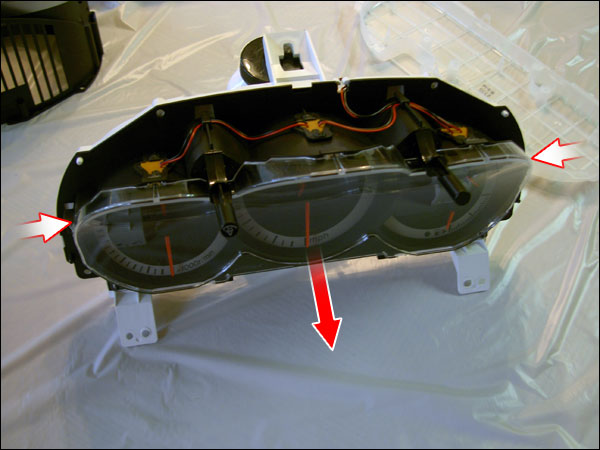

  • Следуем далее. Нажмите на две черные вкладки по бокам.

Приборная_панель

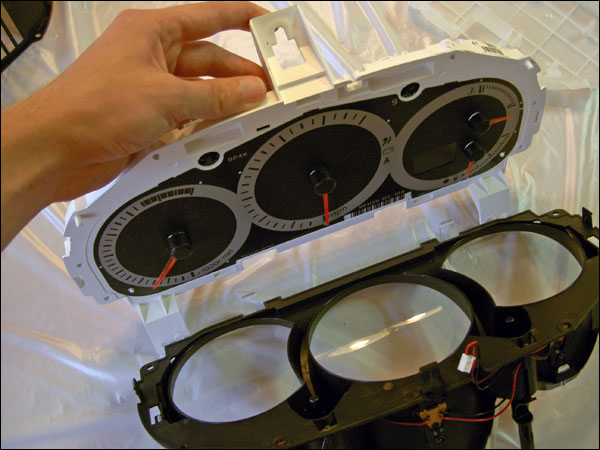

  • Теперь можно вытянуть переднюю часть из комбинации приборов.

Приборная_панель

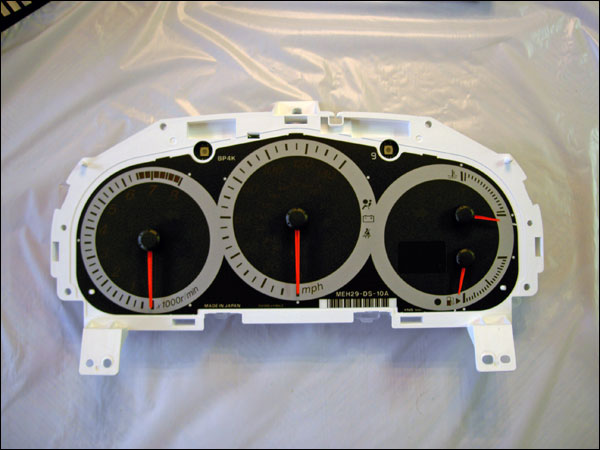

  • Вид спереди комбинации приборов.

Приборная_панель

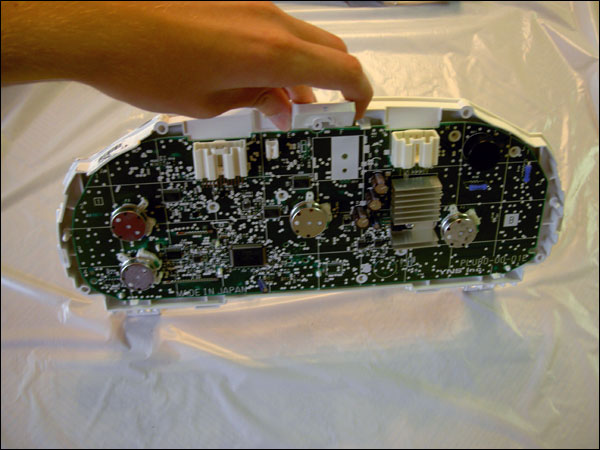

  • Так выглядит схема сзади.

Приборная_панель

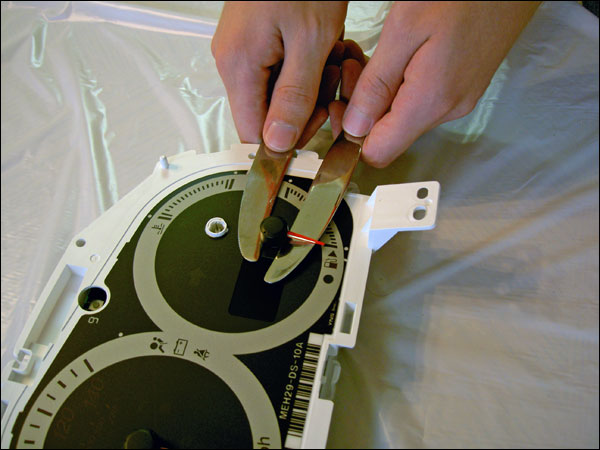

  • Если вы хотите удалить стрелки, то действовать нужно осторожно. Использовать можно два ножа, которые следует установить на стрелки. Она должна выйти легко.

Приборная_панель

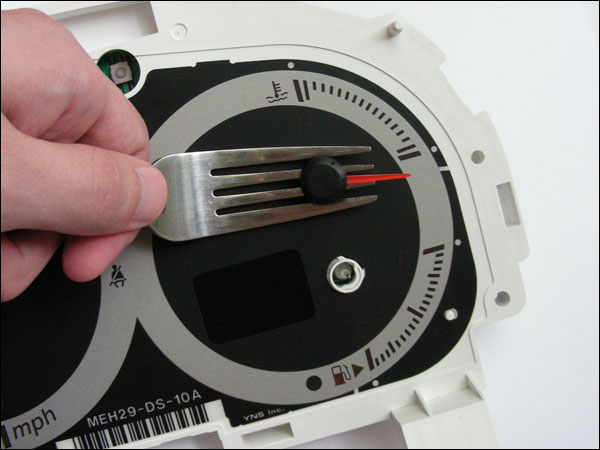

  • Также подойдет обычная вилка.

Приборная_панель

Постарайтесь запомнить местоположение стрелок. Какая куда.

Этап III. Изменение светодиодов.

  • В комбинации приборов используется 21 большой светодиод, которые нужны для 4 главных датчиков (спидометра, RPM, температуры и газа).
  • Также есть пару светодиодов, которые обеспечивают свечение других огней в панели (высокие пучки, шорты, замена масла и так далее).
  • Если вы хотите использовать белые светодиоды, следует убедится, что удалена красная пленка на лицевой части (видно на фото, представленных ниже).
  • Если планируется использование синих светодиодов, то не нужно ожидать от них такого же свечения, как и в оригинальных красных. Дело в том, что синим светодиодам для работы нужно другое напряжение. Возможно, в дневное время они не так ярки как красные, но в ночное время они просто идеальны.

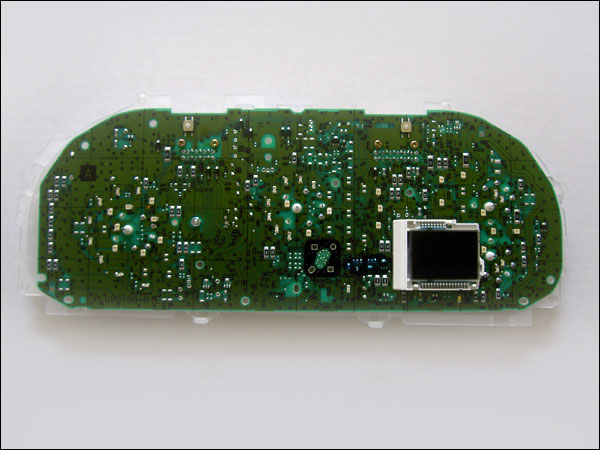

Такую плату можно получить после разборки.

Приборная_панель

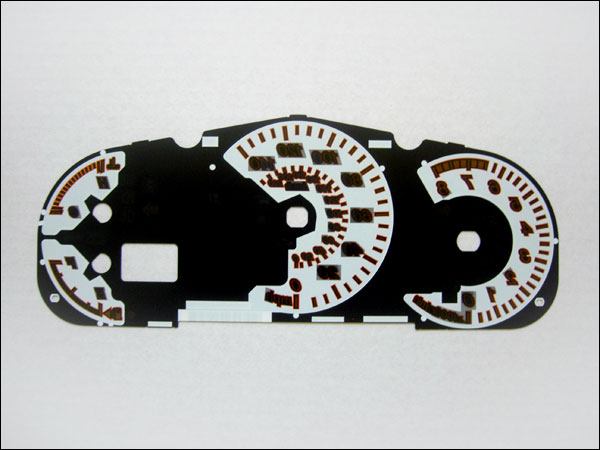

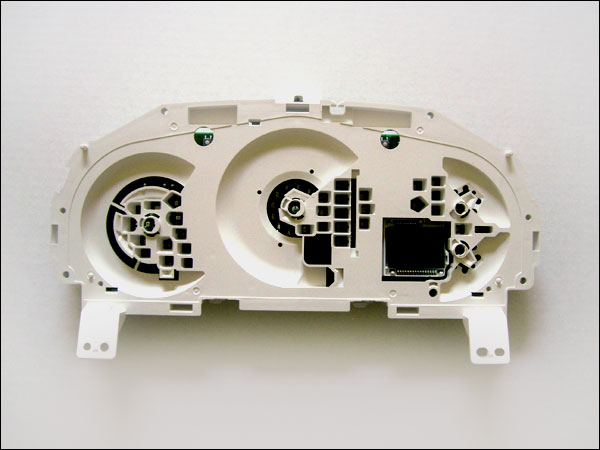

Пластиковое покрытие панели. Вы часто к нему будете возвращаться для того, чтобы узнать, какие светодиоды нужно, а какие не нужно удалять.

Приборная_панель

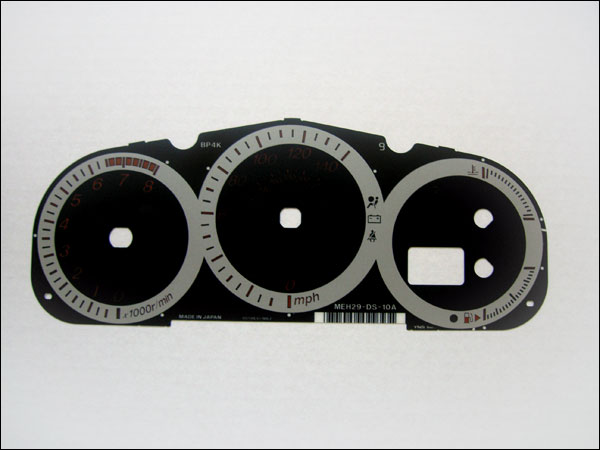

Вид спереди щитка приборов.

Приборная_панель

Тот же элемент, вид сзади. Здесь важно обратить внимание на то, что кругом большинства цифр присутствует красная пленка. Если планируется использование белых светодиодов, то нужно удалить песок с этой пленки.

Приборная_панель

На этом этапе можно заменить низкую штатную освещенность «газовых» показателей на супер яркий белый свет.

Этап IV. Практические советы.

Будьте очень осторожны во время работы. Не нужно терять винты или другие важные детали.

  1. Перед установкой прозрачного пластика на свое место в задней части панели нужно убедится в том, что он очищен хорошо. Крупные частицы пыли потом будет отчетливо видно, поэтому поработать над очищением следует тщательно (ведь вы не хотите проделывать всю процедуру заново только чтобы очистить снова пластик).
  2. При установке стрелок на место может показаться, что они сидят несколько выше, чем раньше. Можно их толкнуть, тогда они опустятся ниже. Это не столь важно. В более высоком положении их лучше использовать, поскольку не будет трений с лицевой частью датчика.
  3. Если вы поставите стрелки неправильно, могут возникнуть определенные проблемы: они будут двигаться туда и обратно, не реагируя должным образом на работу машины и не отображая действительных показателей. Поэтому, перед установкой всех деталей на панель приборов (крышек и тому подобное) нужно проверить работу стрелок. Посмотреть, правильно ли они работают.

Этап V. Технология пайки.

Используемые светодиоды имеют очень крошечные размеры, их пайка может быть сложным процессом. Поэтому следует запастись терпением.

Вам понадобится твердая рука и пинцет для удерживания светодиодов.

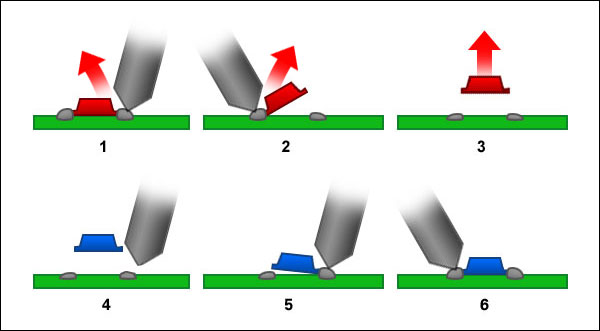

Какую технику пайки использовать - решать вам. Есть много методов, однако для примера покажем вам один из них (поэтапность операций показана на картинке).

Приборная_панель

  1. Используя пинцет, возьмите светодиод с одной стороны и, применяя паяльник, расплавьте припой, одновременно подтягивая светодиод.
  2. То же самое сделайте с другой стороны.
  3. Два соединения светодиода должны быть расплавлены и его нужно оторвать легко и без усилий.
  4. После выполнения предыдущих шагов, должны были остаться напои для пайки. Если их нет, следует убедится в соединении с контактом и провести пайку вблизи от предыдущего места. На контакт должен быть добавлен пузырь припоя.
  5. С помощью пинцета, который нужен для удерживания светодиода, паяльником следует расплавить припой и подключить к плате одну сторону светодиода.
  6. Аккуратно нужно надавить другую сторону светодиода и, используя уже существующую пайку или же добавив новую, следует к плате подключить светодиод с другой стороны.

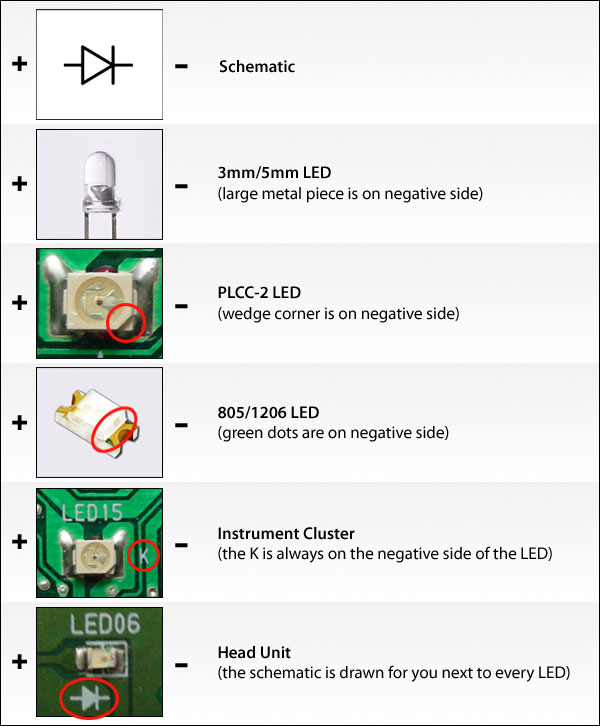

Полярность также очень важна при работе со светодиодами. Это, можно даже сказать, важнейший нюанс. Если диоды неправильно разместить, они не будут светить. Диаграмма, показанная ниже, поможет вам разобраться что к чему. Она, правда, на английском, но гугл всегда придет на помощь.

Приборная_панель

После того, как светодиоды будут припаяны, нужно проверить их работу. Дл этого не понадобится собирать головное устройство или комбинацию приборов, можно просто подключить сами провода и включить автомобиль. Также следует включить фары, потому что некоторые светодиоды работают только с включенными фарами. Когда вы все это сделаете, то увидите, правильно ли установлены ваши светодиоды или нет.

Проводить эту нелегкую процедуру следует только в том случае, если вы полностью уверены в своих силах. Перед тем, как приступить к работе, следует почитать различные автомобильные форумы, на которых вы сможете найти много полезной информации на эту тему.

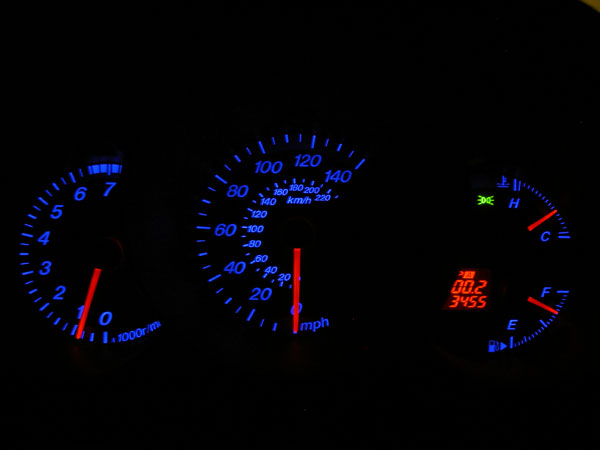

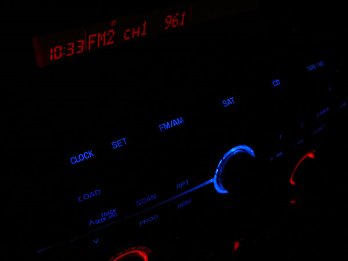

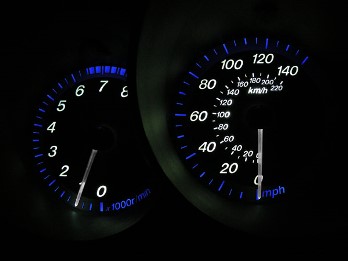

Этап VI. Что можно получить в результате

Приборная_панель

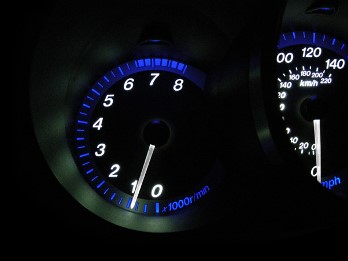

Если комбинирование красного/синего вам надоест, можно сделать такой вариант.

Приборная_панель

Приборная_панель
